Lapostető mechanikai rögzítőelemei

A lapostető szigetelés rögzítőelemeinek elhelyezkedése:

  • A lapostető vízszigetelő lemez átlapolásában

  • A vízszigetelő lemez lehegesztett varratán belül

  • Az alsó szigetelő lemez élétől 1 cm-el beljebb


Az átlapolások fedési szélessége összeadódik:
Távolság a tányér szélétől   1,0 cm
Tányér átmérő általában     5,0 cm
Hegesztési varrat minimum 4,0 cm
Összesen:      minimum 10,0 cm

EJOT Climadur Dabo TKR-4,8xL
Horganyzott önfúró csavarok Climadur korrózióálló bevonattal, ≥ 0,75 mm ≤ 1,5 mm acél trapézlemezre és fa tartószerkezetre



  • Magas fúrásteljesítmény
  • Horganyzott csavar magas korrózió állóságú Climadur bevonattal
  • A Climadur bevonat 15 ciklusos Kesternich (DIN 50018-KFW 2,0 S) vizsgálatnak megfelelően
  • Széles méretválaszték 35-300 mm-ig
  • Kombinálható az EJOT valamennyi alucinkkel bevont tányéralátéteivel>>
  • Kombinálható az EJOT valamennyi műanyag tányéralátéteivel>>
EJOT Climadur Dabo TKR-4-4,8xL
Horganyzott önfúró csavarok Climadur korrózióálló bevonattal, ≥ 1,5 mm ≤ 4,0 mm acél trapézlemezre és fa tartószerkezetre



  • Magas fúrásteljesítmény
  • Horganyzott csavar magas korrózió állóságú Climadur bevonattal
  • A Climadur bevonat 15 ciklusos Kesternich (DIN 50018-KFW 2,0 S) vizsgálatnak megfelelően
  • Méretválaszték 70-110 mm-ig
  • Kombinálható az EJOT valamennyi alucinkkel bevont tányéralátéteivel>>
  • Kombinálható az EJOT valamennyi műanyag tányéralátéteivel>>
EJOT Climadur Dabo TKR-ZT-5,5xL
Horganyzott önfúró csavarok Climadur korrózióálló bevonattal, ≥ 3,0 mm ≤ 6,0 mm acél trapézlemezre és fa tartószerkezetre



  • Magas fúrásteljesítmény
  • Horganyzott csavar magas korrózió állóságú Climadur bevonattal
  • A Climadur bevonat 15 ciklusos Kesternich (DIN 50018-KFW 2,0 S) vizsgálatnak megfelelően
  • Méretválaszték 70-110 mm-ig
  • Kombinálható az EJOT valamennyi alucinkkel bevont tányéralátéteivel>>
  • Kombinálható az EJOT valamennyi műanyag tányéralátéteivel>>
EJOT Climadur Dabo VHT-R-4,8xL
Horganyzott önfúró csavarok Climadur korrózióálló bevonattal, ≥ 0,5 mm ≤ 0,75 mm acél trapézlemezre és fa tartószerkezetre



  • Magas fúrásteljesítmény
  • Horganyzott csavar magas korrózió állóságú Climadur bevonattal
  • A Climadur bevonat 15 ciklusos Kesternich (DIN 50018-KFW 2,0 S) vizsgálatnak megfelelően
  • Széles méretválaszték 35-200 mm-ig
  • Kombinálható az EJOT valamennyi alucinkkel bevont tányéralátéteivel>>
  • Kombinálható az EJOT valamennyi műanyag tányéralátéteivel>>
TKR önfúró csavar
TKR önfúró csavar
TKR önfúró csavar
VHT-R önfúró csavar

EJOT HTV szigeteléstartó tányérok:

Az EJOT HTV szigeteléstartó tányérok a szigetelésrögzítő készletek alkatrészei. Kombinálhatóak az EJOT Climadur Dabo önfúró csavarokkal és a
Climadur FBS-R betoncsavarokkal.


Jellemzői:

  • Acél tányéralátét alucink bevonattal

  • Ovális tartótányér hossza: 82 mm

  • Ovális tartótányér szélessége: 40 mm

  • Kerek tartótányér átmérője: 40 mm





HTV-82/40 SW8 szigeteléstartó tányér
Alkalmazható a Climadur Dabo SW8 RT
hatlapfejű önfúró csavarokhoz acél trapézlemez és fa tartószerkezet esetén.


HTV-82/40 TK
szigeteléstartó tányér

Alkalmazható a Climadur Dabo TKR és VHT-R trombitafejű önfúró csavarokhoz acél trapézlemez és fa tartószerkezet esetén.



HTV-82/40 F
szigeteléstartó tányér

Alkalmazható a Climadur Dabo TKR trombitafejű önfúró csavarokhoz acél trapézlemez és fa tartószerkezet esetén és Climadur FBS-R betoncsavarokhoz betonszerkezetek esetén.



HTV-RU 40
szigeteléstartó tányér

Alkalmazható a Climadur Dabo TKR trombitafejű önfúró csavarokhoz acél trapézlemez és fa tartószerkezet esetén és Climadur FBS-R betoncsavarokhoz betonszerkezetek esetén.
HTV 82/40 SW8
HTV-82/40 tányéralátét
HTV 82/40 TK szigeteléstartó tányér
HTV-82/40 TK tányéralátét
HTV 82/40 F
HTV-82/40 F tányéralátét
HTV-RU 40
HTV-RU 40 tányéralátét

EJOT HTK 2G és EcoTek szigeteléstartó tányérok:

Az EJOT HTK 2G szigeteléstartó tányérok a szigetelésrögzítő készletek alkatrészei. Kombinálhatóak az EJOT Climadur Dabo önfúró csavarokkal.
Az EJOT EcoTek szigeteléstartó tányérok a szigetelésrögzítő készletek alkatrészei. Kombinálhatóak az EJOT Climadur FBS-R-6,3 és a JBS-R-7,5 betoncsavarokkal.


Jellemzői:

  • Acél tányéralátét alucink bevonattal

  • Ovális tartótányér hossza: 82 mm

  • Ovális tartótányér szélessége: 40 mm

  • Kerek tartótányér átmérője: 40 mm




EJOT HTK 2G tányéralátétek:

Az EJOT Climadur Dabo TKR
önfúró csavarokhoz tartozó alátétek a tetőszigetelés rögzítő készletek részei
Jellemzői:

  • Műanyag tányéralátét

  • Tányérátmérő: 50 mm

  • Tányér hossz:  15-325 mm

  • Színe: sötétszürke

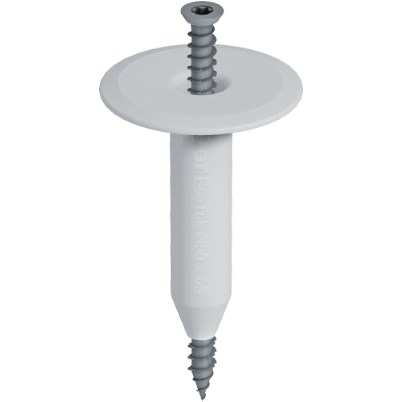

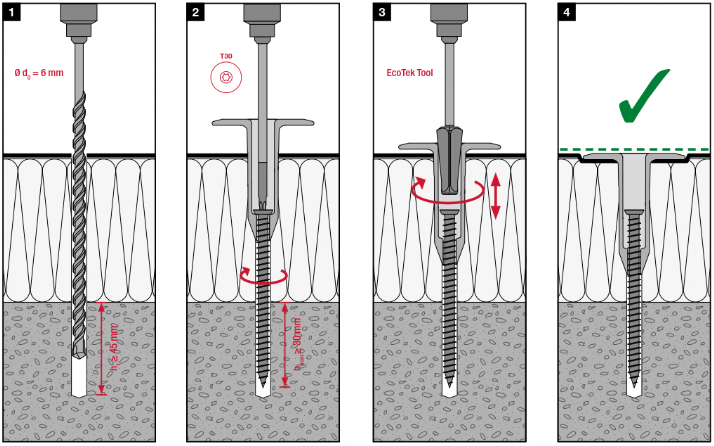

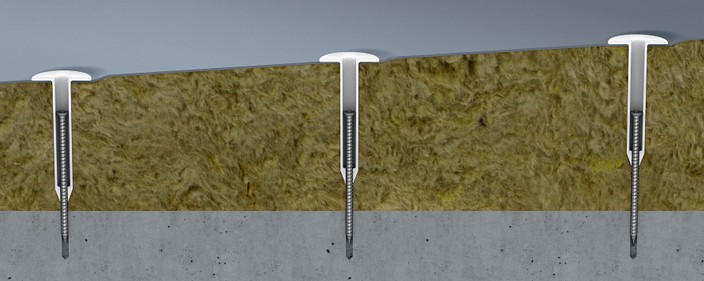

EJOT Ecotek tányéralátétek:

Az EJOT Climadur BS-R-6,3 és JBS-R-7,5 betoncsavarokhoz és Climadur Dabo TKR
önfúró csavarokhoz tartozó alátétek a tetőszigetelés rögzítő készletek részei.

Jellemzői:

  • Műanyag tányéralátét

  • Tányérátmérő: 50 mm

  • Tányér hossz:  35-335 mm

  • Színe: fehér


Tárazott kivitelű ideális tetőszigetelést rögzítő elem, acél trapézlemezre és fa tartószerkezetre. Műanyag dűbeltányér, Climadur bevonatú horganyzott önfúró csavarok kombinációival

EJOT HTK-2G - M


  • Magas fúrásteljesítmény

  • A műanyag tányérban elhelyezet horganyzott csavar magas korrózió állóságú Climadur bevonattal

  • A Climadur bevonat 15 ciklusos Kesternich (DIN 50018-KFW 2,0 S) vizsgálatnak megfelelően

  • A2, A4 korrózióálló nemesacél önfúró csavarral is rendelhető

  • EJOT® ECOset HTK2G gépekkel tárazva telepíthető

  • Az EJOT® HTK-2G - M szett alkalmazása esetén mínusz külső hőmérséklet esetén sem éri el a csavar hőmérséklete a 0 fokot

  • A műanyag hüvely megvédi a csavart a nagy hőmérsékletingadozásból eredő anyagfáradástól és korróziótól

  • Széles méretválaszték tárazott kivitelben 80-280 mm hosszig

  • Akár 600 mm vastag szigeteléshez is használható (nem tárazott kivitel)

FDD-plus lapostető dübel
Megbízható tetőszigetelés-rögzítés beton- és könnyűbeton szerkezeteken
. A tányér és hüvely alapanyaga kiváló minőségű műanyag.
A csavar A2 korrózióálló nemesacél vagy acél, magas minőségű szerves bevonattal, ami megfelel 15 körös Kesternich, DIN 50018, 1997) Cr (VI)-mentes vizsgálatnak.


• Biztonságos rögzítés a lapostetőtetőszigetelésben.
• Ideális a nagy vastagságú szigetelési rétegrendek rögzítéséhez.
• Különböző rögzítési alapokban alkalmazható: beton, könnyűbeton és pórusbeton.
• Hőhídhatás-csökkentett rögítési megoldás.


Előfúrási átmérő:
     8,0 mm
D
űbelhüvely átmérő:  8,0 mm
D
űbeltányér átmérő:  50 mm
Mérettartomány:       95-535 mm
